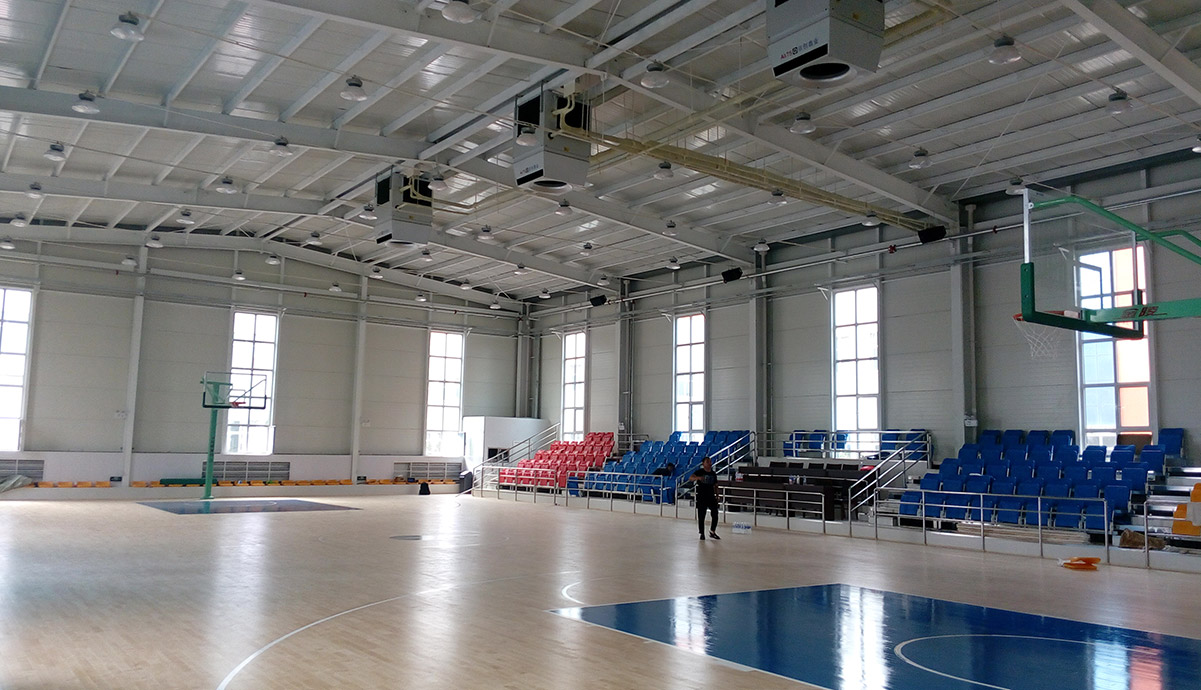

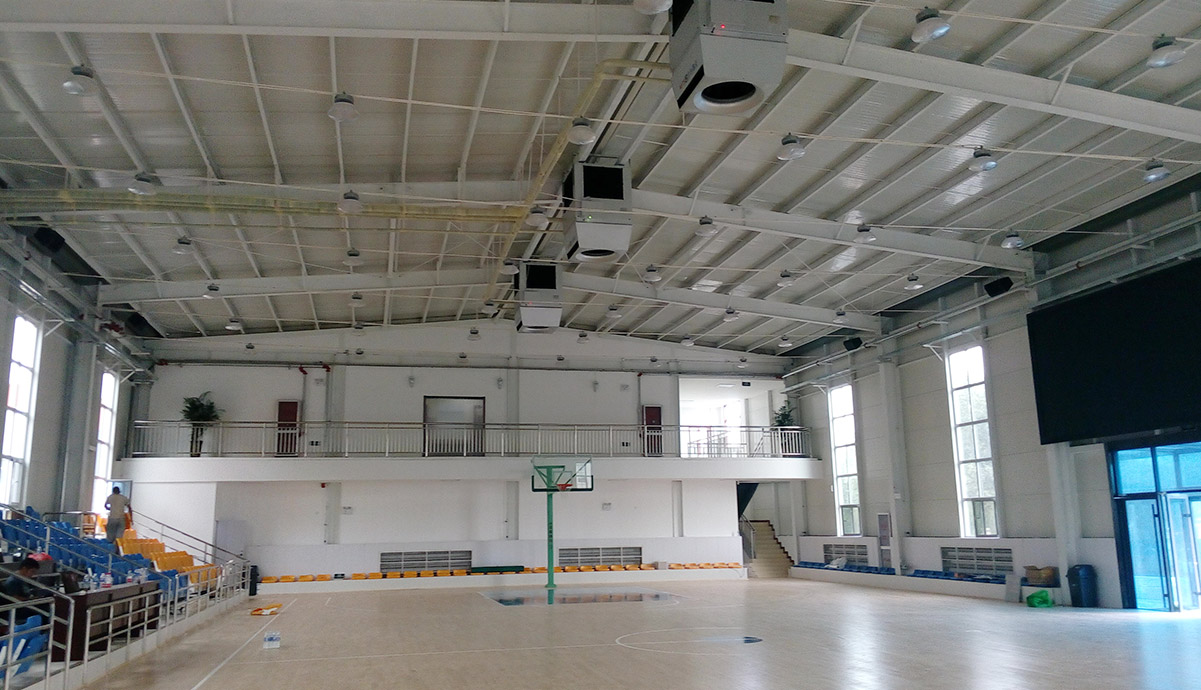

Ứng dụng: lý tưởng cho không gian cao và lớn cần làm mát và sưởi ấm. Kết hợp bộ phận giãn nở trực tiếp và kết nối nhiều với bộ phận làm mát và sưởi ấm không khí tuần hoàn và các bộ phận trong nhà khác và sử dụng R410A làm môi chất.
Chức năng: làm mát, sưởi ấm
Nguồn lạnh và nhiệt: R410A
Chế độ điều khiển: điều khiển không dây, tần số thay đổi, giám sát tự động
Điều khiển không dây
Chi phí đầu tư thấp
Siêu in lặng
Nguyên lý hoạt động
Máy điều hòa không khí VRF, còn được gọi là "một-nhiều", là một loại hệ thống trong đó một dàn nóng được kết nối với một số dàn lạnh. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển cùng nhau. Hệ thống có một dàn nóng được kết nối bằng đường ống với các dàn lạnh có các thành phần như bộ trao đổi nhiệt ngoài trời, máy nén và các bộ phận khác. Các dàn lạnh bao gồm quạt và các bộ phận làm mát trực tiếp. Sử dụng các đường ống, dàn nóng có thể cung cấp chất lỏng làm mát cho nhiều dàn lạnh. Nó kiểm soát lưu thông chất lỏng làm mát của máy nén và dòng chảy vào các bộ trao đổi nhiệt trong nhà khác nhau để đáp ứng nhu cầu làm mát và sưởi ấm trong nhà.
Nguyên lý hoạt động của hệ thống rất đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên ống làm mát của dàn lạnh trong nhà. Bằng cách điều chỉnh áp suất, hệ thống có thể điều khiển tốc độ máy nén của dàn nóng hoặc thay đổi chế độ hoạt động của nó để điều chỉnh công suất làm mát theo tải.
Hệ thống nhiều đơn vị có một số tính năng chính:
Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để hoạt động hiệu quả hơn, giảm mức tiêu thụ năng lượng khi sử dụng ít hơn và giảm tổng chi phí.

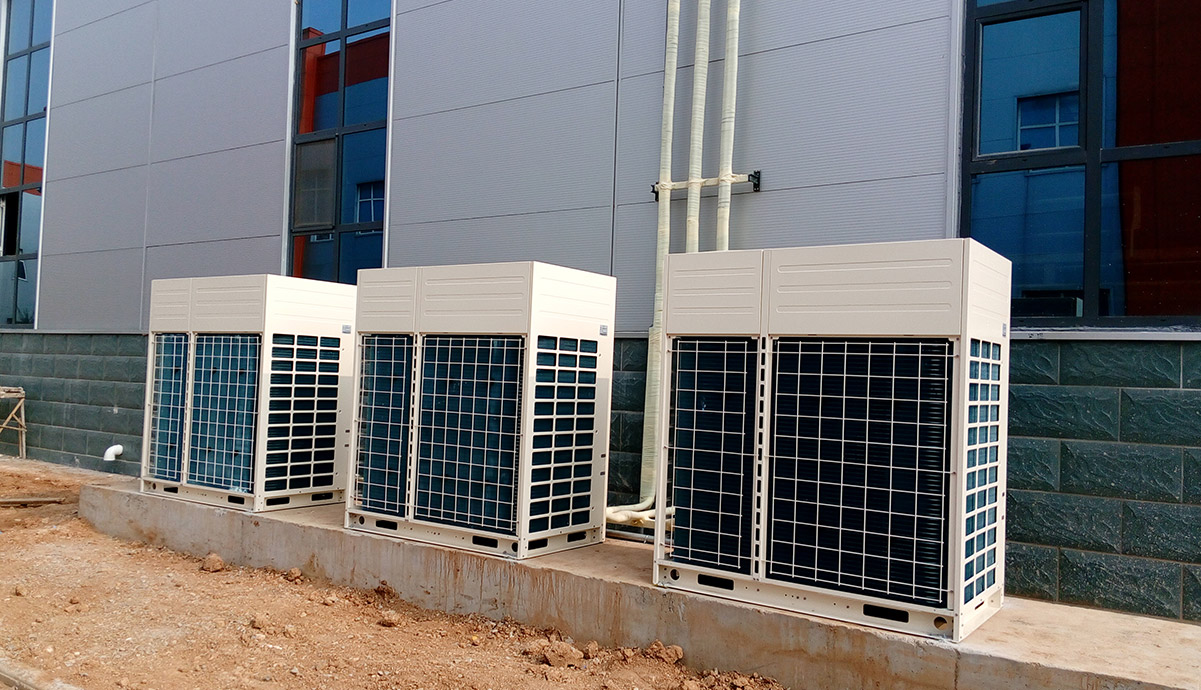

Thiết kế tiết kiệm không gian: Các thiết bị ngoài trời, thường được lắp trên mái nhà, không chiếm thêm không gian. Chỉ với ống dẫn chất làm lạnh và nước, bố cục của hệ thống có thể tiết kiệm chiều cao và chi phí xây dựng so với hệ thống nước.
Dễ dàng lắp đặt và vận hành đáng tin cậy: So với hệ thống nước tập trung, hệ thống nhiều đơn vị có thiết lập đơn giản, phù hợp với hộ gia đình. Với ít thành phần hơn, hệ thống hoạt động đáng tin cậy và an toàn.
Đáp ứng các yêu cầu khác nhau của phòng: Hệ thống có thể được sắp xếp để đáp ứng các nhu cầu khác nhau của phòng. Trong một số thiết lập, trong khi một số đơn vị làm mát, những đơn vị khác có thể sưởi ấm đồng thời. Vào mùa đông, hệ thống có thể làm mát một khu vực và sưởi ấm một khu vực khác, giảm mức tiêu thụ năng lượng và đáp ứng các nhu cầu điều hòa không khí đa dạng.
THÔNG SỐ KĨ THUẬT
| Outdoor Strong-heat Independent Frequency Unit |
||||||||
| Outdoor unit parameters model | AirTS-335AE | AirTS-400AE | AirTS-440AE | AirTS-530AE | AirTS-560AE | AirTS-620AE | ||
| Power | HP | 12 | 14 | 16 | 18 | 20 | 22 | |
| Power supply | Three-phase and five-wire system 380V3N 5%~50HZ | |||||||
| *1 Rated refrigerating capacity | kW | 33.5 | 40 | 45 | 50.4 | 56 | 61.5 | |
| *2 Rated heating capacity | kW | 37.5 | 45 | 50 | 56 | 63 | 69 | |
| Rated power consumption | Cooling | kW | 8.4 | 10.25 | 12.1 | 13.5 | 15.77 | 17.87 |
| Heating | kW | 8.3 | 10.28 | 12.15 | 13.6 | 15.5 | 17.3 | |
| APF | 4.9 | 4.9 | 4.8 | 4.7 | 4.7 | 4.7 | ||
| IPLV | 9.6 | 9.5 | 9.3 | 9.2 | 8.95 | 8.9 | ||
| Standard circulating airflow | m³/h | 12000 | 13980 | 25800 | ||||
| Machine size | L×W×H | mm | 930×860×1690 | 1240×860×1690 | 1500×860×1690 | |||
| *3 Operating sound | dB | 57 | 59 | 60 | 61 | 62 | ||
| On-site piping size |
Liquid pipe |
mm | φ12.70 | φ12.70 | φ15.88 | |||
|
Air pipe |
mm | φ25.40 | φ28.58 | φ28.58 | ||||
| Weight | kg | 225 | 285 | 290 | 298 | 345 | 375 | |
| Refrigerant | Name | R410A | ||||||
| Self-contained filling capacity | kg | 8 | 10 | 10 | 10 | 14 | 14 | |
| Operation range | Cooling | ℃ DB | -5～56℃ | |||||
| Heating | ℃ DB | -20～26℃ | ||||||
| *4 Maximum fuse wire current | MFA | A | 32 | 40 | 40 | 50 | 50 | 63 |
| *4 Minimum line current | MCA | A | 28.4 | 35.2 | 40.2 | 48.1 | 49 | 52 |
|
1. Nominal cooling capacity is determined according to the following conditions: Indoor temperature :27.0℃ DB/19.0℃ WB, outdoor temperature: 35.0℃ DB, equivalent pipe length: 10m, difference of height: 0m; 2. Nominal heating capacity is determined according to the following conditions: Indoor temperature: 20.0℃ DB, outdoor temperature 7.0℃ DB/6.0℃, equivalent pipe length 10m, difference of height: 0m; 3. The noise level is tested before delivery. In the actual use, the measured noise may be different from the value specified in the table; in the quiet mode at night, noise is reduced by 5-8dB 4. Select fuses or circuit breakers according MFA, and select wiring specifications |
||||||||
